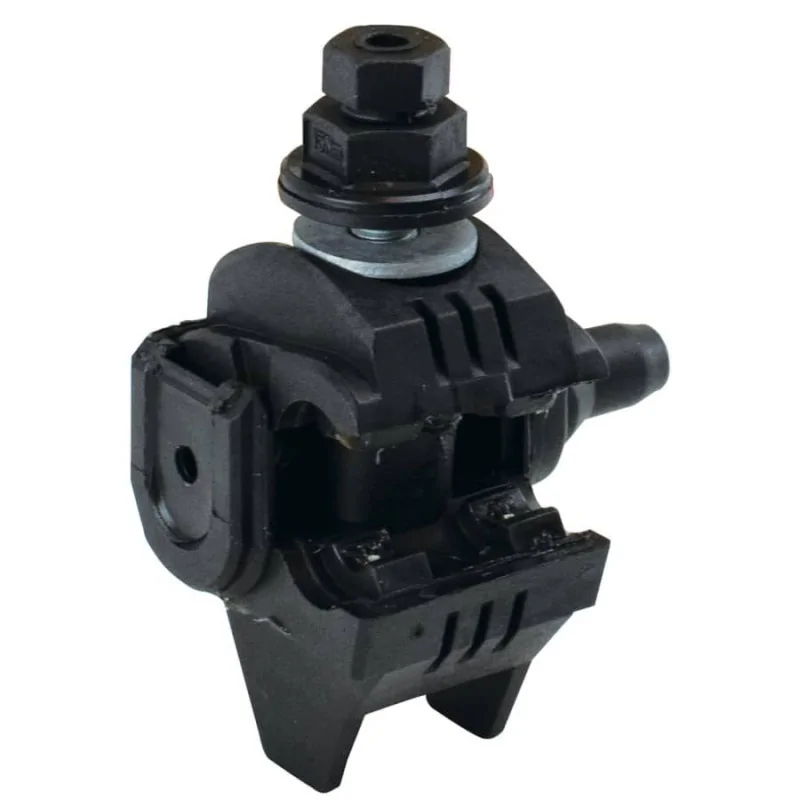

Utilisation : Ces connecteurs s'utilisent pour raccorder les conducteurs isolés d'éclairage public et les conducteurs de branchement au réseau aérien basse tension en conducteurs isolés torsadés.
Description :
La perforation d'isolant sur le conducteur principal et sur le conducteur dérivé se fait simultanément grâce au serrage unique.
La tenue diélectrique dans l'eau est supérieure à 6kV.
La vis de serrage est hors tension électrique.
L'efficacité du serrage est assurée par une vis à tête fusible.
Caractéristiques techniques :
Connecteur de branchement ;
Code Michaud : K323 ;
Nomenclature ERDF : 67 37 640 (6737640) ;
Capacités ERDF princip. : 35 - 70 ;
Capacités ERDF dérivé : 16 - 25 / 16M - 35M ;
Capacités réelles princip. : 16 - 70 ;
Capacités réelles dérivées : 6 - 25 / 6M - 35M.
Mise en fonction :
Introduire le conducteur isolé de branchement dans le connecteur de telle sorte que son extrémité vienne se coincer dans le capuchon souple d'étanchéité
- Utiliser une clé de 13mm et serrer le connecteur sur le conducteur isolé de la torsade jusqu'à la rupture de la tête fusible
- La tête de vis permanente de 17mm est uniquement prévue pour un démontage éventuel, ne pas s'en servir pour resserrer la vis après la rupture de la tête fusible
- La mise en oeuvre peut se faire sous tension, mais sans charge sur le conducteur dérivé.
